alpha UFS微差压传感器ALPHA差压变送器工厂阿尔法
alpha UFS微差压传感器ALPHA差压变送器工厂阿尔法
品牌:阿尔法 | 型号:工厂 | 加工定制:否 | ||||
类型:微差压变送器 | 测量范围:可选 kPa | 测量介质:空气 | ||||
精度等级:1% | 输出信号:4-20 mA | 电源电压:24 V | ||||
工作温度:60 ℃ |
产品简介:品牌:阿尔法 ;型号:工厂 ;加工定制:否 ;类型:微差压变送器 ;测量范围:可选 kPa;测量介质:空气 ;精度等级:1% ;输出信号:4-20 mA;电源电压:24 V;工作温度:60 ℃
详细介绍:

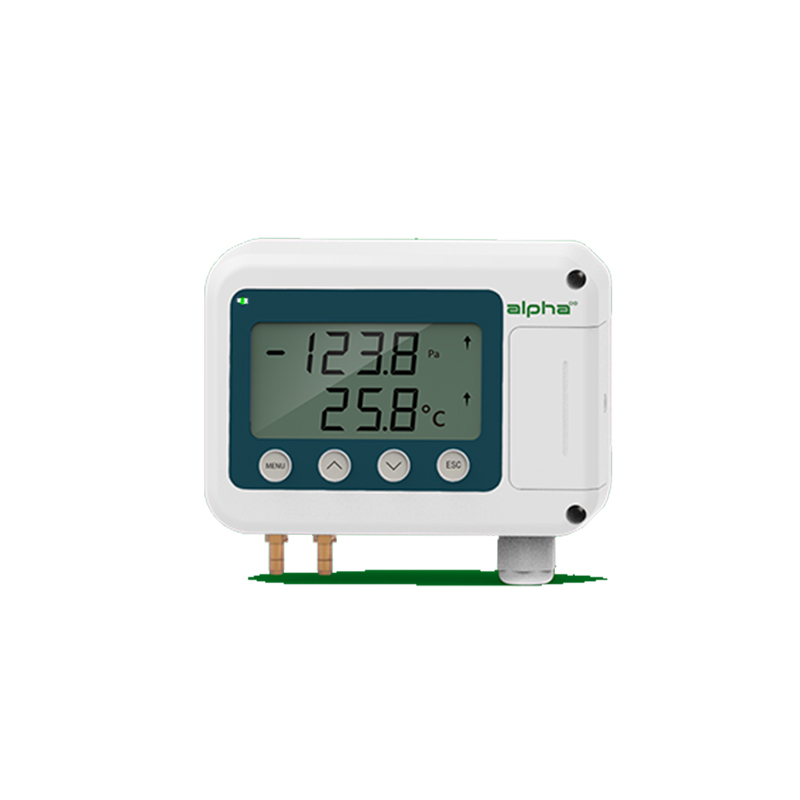

alpha UFS微差压传感器ALPHA差压变送器
产品简介
天津凯士达alpha UFS微差压传感器ALPHA差压变送器是一款多领域可选产品,其核心部件是一个电容式压力敏感元件,由不锈钢膜片与固定电极构成一个电容,电容值随压力变化而变化。采用本公司传感器敏感元件和独特的检测电路确保了产品良好的温度性能和长期稳定性。
UFS系列微差压传感器采用阻燃外壳,符合美国国家电气制造协会(NEMA)4级(IP-65)标准。可测量差压或表压,具有0-5V、0-10V、4-20mA、RS485等信号输出可选。温度补偿范围在0~70℃,温度影响小于±0.05%FS/℃。UFS系列微差压传感器具有卓越的性能价格比,广泛应用于暖通空调、医疗仪器及设备、环境污染控制、洁净工程、电厂风压监测、纺织机械和烘箱增压及炉膛风压控制等领域。
技术参数
工作温度:0℃ to 70℃
存放温度:40℃ to 80℃
电气连接:带PG-9电缆锁紧装置的可插拔接线端子
压力连接:3/16"、Φ8宝塔形黄铜压力接口(可选)
输出调节:同时长按Δ键和V键3秒进行清零或打开小盖进行一键清零
压力介质:空气或其它非导电性气体
壳体:PA66+30GF,94V-0(符合 RoHS标准)
重量:360g
电气参数
电压/数字输出模式
电路: 三线(+EXC,-EXC,OUTPUT),误接线保护
供电电压:13-30VDC(其它供电电压可选)
输出(电压/数字):0-5VDC、0-10VDC/RS485
输出阻抗:≤5.0 OHMS
*零点输出:出厂设定在±25mV(0-5VDC),±50mV(0-10VDC)
满量程输出:出厂设定在±25mV(0-5VDC),±50mV(0-10VDC)
工厂标定时采用50KΩ负载进行标定,0-5VDC输出可在负载≥5KΩ时工作,0-10VDC输出可在负载≥10KΩ时工作
电流输出模式
电路:两线(+EXC,-EXC),误接线保护
输出:4-20mA
零点输出:4mA(单向),12mA(双向)
供电电压:13-30VDC
外部负载:0-800 OHM

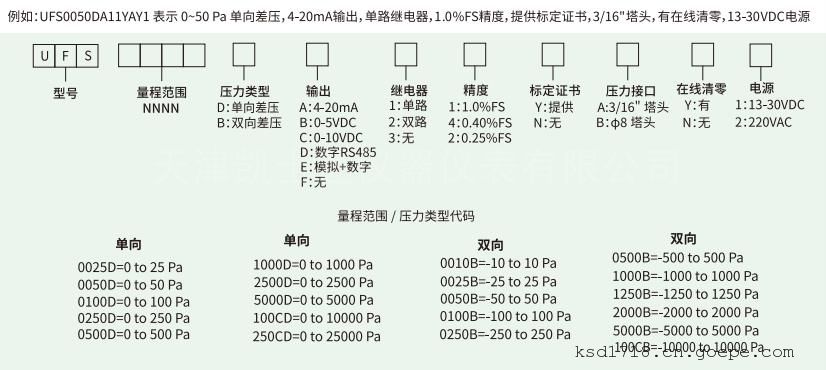

产品选型 高级设置
(1).压力超出量程范围且持续一定时间后会触发告警,例如:设置30秒,压力超出量程范围且持续30秒后会触发告警
(2).产品运行一定时间段后进行自动清零,例如:设置720小时(一个月),产品每运行720小时(一个月)后进行自动清零
(3).产品发生了过压力(量程范围外的压力)并恢复正常状态一定时间后进行自动清零,例如:设置30秒,产品过压后恢复30秒,进行自动清零
(4).上行压力动作点与下行压力动作点数值之差的绝对值
产品简介
天津凯士达alpha UFS微差压传感器ALPHA差压变送器是一款多领域可选产品,其核心部件是一个电容式压力敏感元件,由不锈钢膜片与固定电极构成一个电容,电容值随压力变化而变化。采用本公司传感器敏感元件和独特的检测电路确保了产品良好的温度性能和长期稳定性。
UFS系列微差压传感器采用阻燃外壳,符合美国国家电气制造协会(NEMA)4级(IP-65)标准。可测量差压或表压,具有0-5V、0-10V、4-20mA、RS485等信号输出可选。温度补偿范围在0~70℃,温度影响小于±0.05%FS/℃。UFS系列微差压传感器具有卓越的性能价格比,广泛应用于暖通空调、医疗仪器及设备、环境污染控制、洁净工程、电厂风压监测、纺织机械和烘箱增压及炉膛风压控制等领域。
技术参数
性能参数 标准 Optional Optional | |||
精度RSS*(恒温下) | ±1.0%FS | ±0.40%FS | ±0.25%FS |
非线性(*佳拟合直线) | ±0.97%FS | ±0.37%FS | ±0.20%FS |
迟滞 | ±0.20%FS | ±0.10%FS | ±0.10%FS |
非重复性 | ±0.10%FS | ±0.10%FS | ±0.10%FS |
零点/满程偏移(℃) | ±0.05%FS | ±0.03%FS | ±0.02%FS |
补偿范围 | 0℃ to 70℃ | ||
*大静压 | 15PSI(100kPa) | ||
过载 | 正负向均为15 | ||
长期稳定性 | ±0.5% FS/YR | ||
预热漂移 | ±0.1%FS | ||
安装位置影响 | 工厂标定时将传感器垂直放置 为确保精度,其他位置安装时应对零点做必要的校准 |
存放温度:40℃ to 80℃
电气连接:带PG-9电缆锁紧装置的可插拔接线端子
压力连接:3/16"、Φ8宝塔形黄铜压力接口(可选)
输出调节:同时长按Δ键和V键3秒进行清零或打开小盖进行一键清零
压力介质:空气或其它非导电性气体
壳体:PA66+30GF,94V-0(符合 RoHS标准)
重量:360g
电气参数
电压/数字输出模式
电路: 三线(+EXC,-EXC,OUTPUT),误接线保护
供电电压:13-30VDC(其它供电电压可选)
输出(电压/数字):0-5VDC、0-10VDC/RS485
输出阻抗:≤5.0 OHMS
*零点输出:出厂设定在±25mV(0-5VDC),±50mV(0-10VDC)
满量程输出:出厂设定在±25mV(0-5VDC),±50mV(0-10VDC)
工厂标定时采用50KΩ负载进行标定,0-5VDC输出可在负载≥5KΩ时工作,0-10VDC输出可在负载≥10KΩ时工作
电流输出模式
电路:两线(+EXC,-EXC),误接线保护
输出:4-20mA
零点输出:4mA(单向),12mA(双向)
供电电压:13-30VDC
外部负载:0-800 OHM
产品选型 高级设置
运行状态下,依次连续按Δ键和V键三次进入高级设置 | ||
代码 | 功能 | 操作说明(通过Δ键和☑键切换,MENU键确认) |
900 | 组合键清零开启与关闭 | ON:组合键清零开启(同时长按Δ键和V键3秒进行清零) OFF:组合键清零关闭 |
901 | 下屏温度/压力量程百分比显示切换 | ON:下屏温度显示,OFF:下屏压力量程百分比显示 |
902 | 声光告警开启与关闭 | ON:声光告警开启,OFF:声光告警关闭 |
903 | 过压告警延时时间“设置 | 通过Δ键和口键设置过压告警延时时间(秒),MENU键确认 |
904-911仅电压/数字输出模式支持 | ||
904 | 背光开启与关闭 | ON:背光开启,OFF:背光关闭 |
905 | 自动清零间隔时间设置 | 通过Δ键和口键设置自动清零间隔时间(小时),MENU键确认,设置为 |
0时表示关闭此功能 | ||
906 | 过压恢复后自动清零时间设置 | 通过Δ键和口键设置过压恢复后自动清零时间(秒),MENU键确认,设 |
置为0时表示关闭此功能 | ||
907 | 继电器回程差“手动设置开启与关闭 | ON:手动设置,OFF:默认设置(继电器阈值差的5%) |
907为OFF时908-911功能自动隐藏 | ||
908 | 继电器1上限回程差设置 | 通过Δ键和V键设置继电器1上限回程差,MENU键确认, |
909 | 继电器1下限回程差设置 | 通过Δ键和V键设置继电器1下限回程差,MENU键确认 |
910 | 继电器2上限回程差设置 | 通过Δ键和V键设置继电器2上限回程差,MENU键确认 |
911 | 继电器2下限回程差设置 | 通过Δ键和V键设置继电器2下限回程差,MENU键确认 |
(1).压力超出量程范围且持续一定时间后会触发告警,例如:设置30秒,压力超出量程范围且持续30秒后会触发告警
(2).产品运行一定时间段后进行自动清零,例如:设置720小时(一个月),产品每运行720小时(一个月)后进行自动清零
(3).产品发生了过压力(量程范围外的压力)并恢复正常状态一定时间后进行自动清零,例如:设置30秒,产品过压后恢复30秒,进行自动清零
(4).上行压力动作点与下行压力动作点数值之差的绝对值
