U型管压差计 U型差压计 0-500mm 5000pa u型压力计工厂凯士达

U型管压差计 U型差压计 0-500mm 5000pa u型压力计工厂凯士达

 品牌:凯士达  型号:工厂  加工定制:是
 类型:U型  测量范围:可选 kPa 精度等级:1.0
 *大工作压力:1 MPa 适用范围:气体液体
产品简介:品牌:凯士达 ;型号:工厂 ;加工定制:是 ;类型:U型 ;测量范围:可选 kPa;精度等级:1.0 ;*大工作压力:1 MPa;适用范围:气体液体
天津凯士达仪器仪表有限公司
详细介绍:

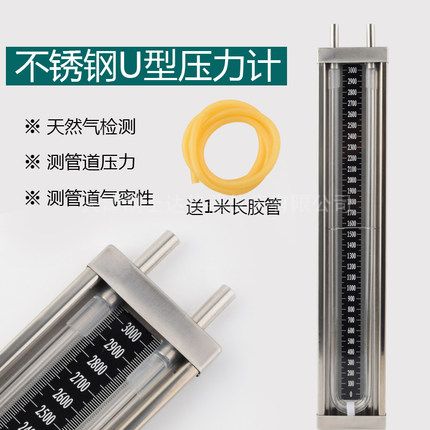

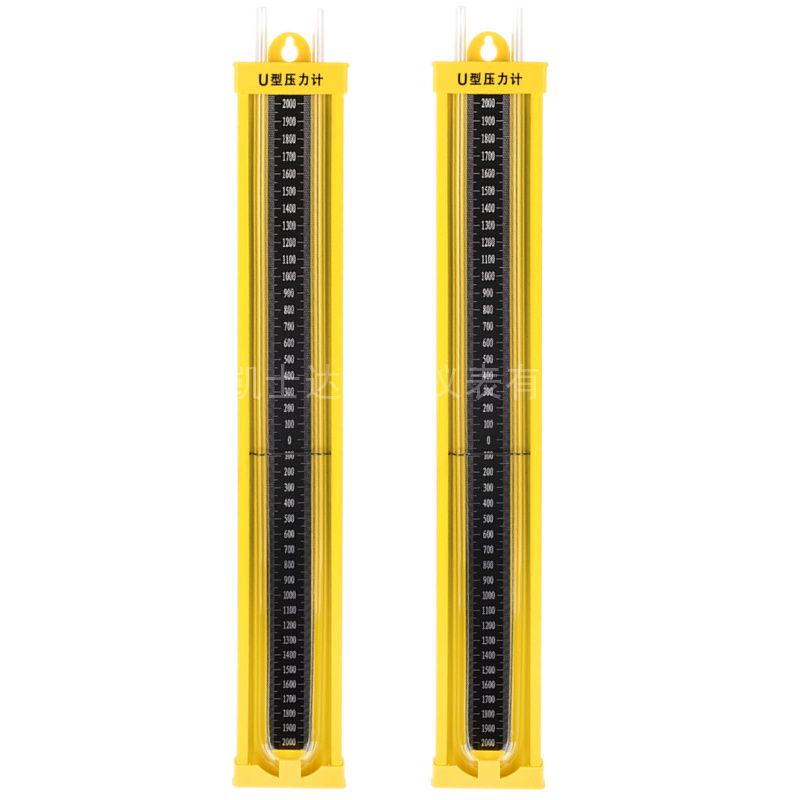

U型管压差计 U型差压计 0-500mm 5000pa u型压力计
概述
天津凯士达精品系列产品U型管压差计 U型差压计 0-500mm 5000pa u型压力计是测量粗真空压力的理想仪表,结构小巧美观、重量轻、安装操作方便,产品精度高、响应快、测幅度广零部件采用不锈钢制品,有较高的性,这些都是其它压力真空计无法比拟的。产品采用合金板或不锈钢两种类型,广泛用于冶金、化工、石油、轻工、医药、科学实验以及中央空调主机溴化锂制冷机组等行业
技术指标
测量范围0-1000Pa-5000Pa-10kPa-20kPa-30kPa(正负压*小±500Pa,*大±15kPa)
精度等级1.0级
环境温度:-5--35℃
相对湿度:≤85%
   质:合金板/不锈钢
工作原理
该真空计是一种液体压力计,它的基本原理是利用流体静力平衡原理,利用液体高度并有直接进行压力测量的仪表。真空计玻璃管二端必须平衡,玻璃管内径均匀一致,一边玻璃管顶端封闭,并始终保持一定的真空度。管内装有工作介质---高纯度水银,真空计的铜接头与被测设备相连接,设备内的压力由真空泵排气后,看真空计玻璃管内的水银柱端面高度差对照刻度板,直接读出压力(*两端读数相加之和即为真空度)。

安装使用说明
将真空计垂直安装在设备上,用户可购¢6.5mm紫铜管与真空计上端的紫铜管焊接,另一端与真空阀门焊接,焊接时请注意以下事项:
  1. 温度不要过高,以防止铜接头变形,影响密封性能。
  2. 铜管必须清洗,有条件可用乙醚,不能用油类清洗。
  3. 焊接,必须焊二层,不能漏气。
  4. “O”型圈拆卸要小心,安装时注意平均。
  5. 抽真空时必须关紧真空阀门,等真空泵运转后才慢慢打开真空阀门,以防一下子抽气,把真空中的水银抽出不能使用,停机时同样先关真空阀门,以防大气压强烈进入真空计玻璃管内而击碎玻璃管。
  6. 真空计玻璃管后面装有铝质刻度板,刻度板中间有二个调整“0”位的螺丝钉出厂时已调整好,用户不必再调整。玻璃管内的介质---水银容易流出,装拆时将真空计垂直携手拆装,如发现“0”型圈拉毛缺损,应及时更换新的“0”型圈。



正确使用U型管压力计提高其测量精度
U型管压力计是根据流体静力学原理用一定高度的液柱所产生的静压力平衡被测压力的方法来测量正压、差压和负压既真空度的。由于它结构简单、坚固耐用、价格低廉、使用寿命长若无外力破坏几乎可使用、读取方便、数据可靠、无需外接电力既无需消耗任何能源。故在工业生产各科研过程中得到非常广泛的应用。当以水作为介质时一般的测量范围在:- 9 8kpa——+9.8kpa之间,非常适合对气体介质的低压和微压的测量 。虽然U型管压力计看起 来结构简单,但如果操作和使用不当或了解不深还是会引起一定误差的。由于U型管压力计两边玻璃管的内径很难保持完全一致 ,因此在读取数值时为限制引入附加误差,U型管压力计应垂直放置,并同时读取两管的液面高度,视线应与液面平齐,读数应以液面弯月面顶部切线为准。一般的读取误差在1mm左右,如果是二次读取则在2mm左右。U型管压力计的测量精度由测量范围和被测压力的大小以及工作液的选取所决定。在U型管压力计的工作液确定后
,测量范围越大、被测压力越高、其测量精度就越高。比如以水为工作液时测量5kpa时精度为±0.5%,2.5kpa时精度为土1%,lkpa时精度为±2.5%,0.5kpa时精度为±5%。另外在高度一定时若想提高其测量精度和灵敏度应选取密度低的工作液。在使用过程中还应注意必须同时读取两边玻璃管的液面高度,不允许只读取一边玻璃管的数值乘二的做法,这一点必须特 别注意。从下面的例子中可了解到同时读取两边玻璃管数值的重要性。如在一次测量中,使 用1okpa的U型管压力计,无压力时两液面静止在5000pa刻度上。当加上某一压力时,上液面上升至7800pa,下液面为3000pa,正确的压力值应为7800—3000=4800pa,若采用单管读数乘 2的做法,取上液面读数为准,则压力值为 (7800pa-5000pa)×2=5600pa,误5600pa-4800pa= 800pa取下液面读数为准,则压力值为 (5000pa-3000pa)×2=4000pa,误4000pa-4800pa=800pa。由此可见,用此U型管压力计来测量压力值,压力为4800pa的压力时,若采用用单管读数乘2的方法将产生士800pa的误差。当被测压力变化时,使用不同的U型管压力计,其附加误差也将随之变化。特别要指出的是当用U型管压力计测量压力,尤其是用作标准去校验低压、微压计 量器具时,应合理选取工作液体的密度和U型管压力计,校验时应反复多次,仔细读取数值,以尽可能减小误差,提高测量精度
U型管压差计 U型差压计 0-500mm 5000pa u型压力计
