余压传感器 走道 前室 楼梯间压力传感器 压差自动监测装置KSD9808凯士达
余压传感器 走道 前室 楼梯间压力传感器 压差自动监测装置KSD9808凯士达
| 品牌：凯士达 | 加工定制：是 | 型号：KSD9808 | ||||
| 生产方法：见说明 | 生产工艺：见说明 | 生产设备：见说明 | ||||
| 原料：见说明 | 环境条件：见说明 |
产品特性：余压自动检测,压力自动检测仪,余压变送器,压力自动测量装置
产品简介：品牌:凯士达 ;加工定制:是 ;型号:KSD9808 ;生产方法:见说明 ;生产工艺:见说明 ;生产设备:见说明 ;原料:见说明 ;环境条件:见说明
天津凯士达仪器仪表有限公司
详细介绍：

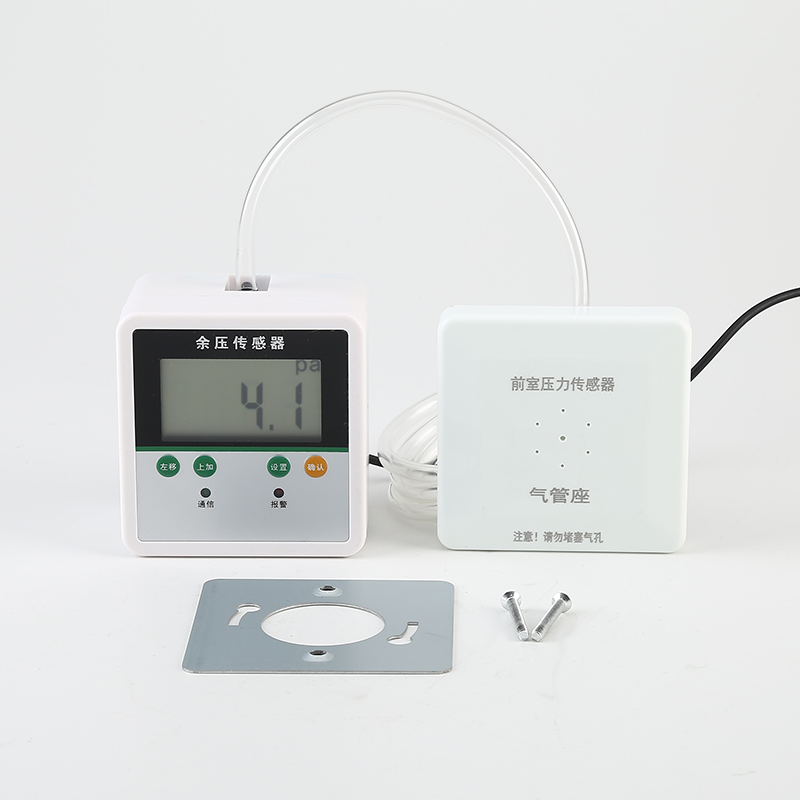

KSD9808余压传感器 走道 前室 楼梯间压力传感器 压差自动监测装置
产品概述
天津凯士达精品系列KSD9808余压传感器 走道 前室 楼梯间压力传感器 压差自动监测装置，余压传感器是用来检测前室与走道,或楼梯间与走道的压差值,带工作指示灯,报警指示灯,超大液晶屏实时显示当前压差值，当达到设定值时(前室与走道25-30Pa,楼梯间与走道: 40-50Pa )把报警信号传输至余压控制器,余压控制器输出开关信号接入位于楼顶的旁通泄压阀控制箱,控制旁通泄压阀开阀和闭阀,实现余压控制作用。
机械加压送风系统的余压过低不利于防烟，而余压过高则会导致楼梯间和前室、前室和走道之间疏散门两侧,由于压差过大而导致防火门无法开启的严重后果。
技术参数
1、外形尺寸: 84.5*87.5*56mm
2、供电: DC24V无极性
3、输出: LED报警信号及二总线到主机信号
4、量程: 0-100Pa
5、精度: +1Pa
6、显示: LCD液晶显示
7、安装方式: 86型暗装接线底盒安装
电气连接
将86型底盒内的电线,通过金属安装板中心孔,用附件螺钉把金属安装板固定在86型底盒上,压差控制器背部可见到接线端子(见下图)，1和2号端子- -组, 3和4号- -组,为无极性二二总线,可接- -组进一 -组出线。把压差控制器背部安装柱,插入金属安装板导正槽内,顺时针旋转至垂直方向即可。
压差连接
当压差控制器安装在电梯前室或楼梯间,低压管(- )接软管连到走廊。高压管(+)不用连接软管。
当压差控制器安装在走廊或走道,高压管( + )接软管连到电梯前室或楼梯间。低压管(- )不用连接软管。
产品概述
天津凯士达精品系列KSD9808余压传感器 走道 前室 楼梯间压力传感器 压差自动监测装置，余压传感器是用来检测前室与走道,或楼梯间与走道的压差值,带工作指示灯,报警指示灯,超大液晶屏实时显示当前压差值，当达到设定值时(前室与走道25-30Pa,楼梯间与走道: 40-50Pa )把报警信号传输至余压控制器,余压控制器输出开关信号接入位于楼顶的旁通泄压阀控制箱,控制旁通泄压阀开阀和闭阀,实现余压控制作用。
机械加压送风系统的余压过低不利于防烟，而余压过高则会导致楼梯间和前室、前室和走道之间疏散门两侧,由于压差过大而导致防火门无法开启的严重后果。
技术参数
1、外形尺寸: 84.5*87.5*56mm
2、供电: DC24V无极性
3、输出: LED报警信号及二总线到主机信号
4、量程: 0-100Pa
5、精度: +1Pa
6、显示: LCD液晶显示
7、安装方式: 86型暗装接线底盒安装
电气连接
将86型底盒内的电线,通过金属安装板中心孔,用附件螺钉把金属安装板固定在86型底盒上,压差控制器背部可见到接线端子(见下图)，1和2号端子- -组, 3和4号- -组,为无极性二二总线,可接- -组进一 -组出线。把压差控制器背部安装柱,插入金属安装板导正槽内,顺时针旋转至垂直方向即可。
压差连接
当压差控制器安装在电梯前室或楼梯间,低压管(- )接软管连到走廊。高压管(+)不用连接软管。
当压差控制器安装在走廊或走道,高压管( + )接软管连到电梯前室或楼梯间。低压管(- )不用连接软管。
KSD9808余压传感器 压力传感器 压差自动监测装置
