超声波泥位计 泥位传感器/变送器 泥水界面仪KSD-NW4500凯士达
超声波泥位计 泥位传感器/变送器 泥水界面仪KSD-NW4500凯士达
| 品牌：凯士达 | 加工定制：是 | 型号：KSD-NW4500 | ||||
| 工作压力：1 Mpa | 测量范围：可选 | 测量精度：1% | ||||
| 防护等级：IP68 | 材质：不锈钢 |
产品特性：超声波泥水界面仪,污泥界面仪,在线泥位传感器,在线泥位计
产品简介：品牌:凯士达 ;加工定制:是 ;型号:KSD-NW4500 ;工作压力:1 Mpa;测量范围:可选 ;测量精度:1% ;防护等级:IP68 ;材质:不锈钢
天津凯士达仪器仪表有限公司
详细介绍：
超声波泥位计 泥位传感器/变送器 泥水界面仪
产品概述
天津凯士达精品KSD-NW-4500超声波泥水（污泥）界面仪是专为污水处理工艺中污泥界面位置的连续在线监测而设计。仪表利用可靠的超声波回波检测原理，检测出传感器探头与污泥界面的位置或界面的高度，实现污泥厚度变化实时监测和相关工艺过程的控制，从而优化排泥控制和加药控制，防止出水恶化，避免污泥脱氮和分解，优化工艺控制过程。
本仪器具有完善的测量功能、控制功能、数据传输功能和人机交流功能。本机集超声波收发传感器，伺服电路、温度补偿传感器和补偿电路单元、显示器、控制信号输出及串行数据或模拟量输出单元（选购）为一体的界面位置测量仪器。
应用场合
1、给水厂：沉淀池
2、污水处理厂：初沉池、二沉池、浓缩池等
3、洗煤厂：沉淀池
4、电厂：灰浆沉淀池
仪器显示信息及组成

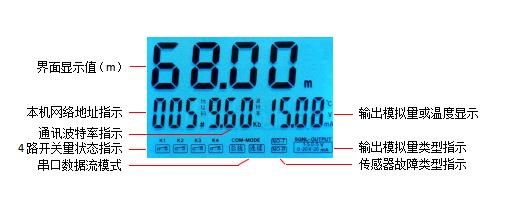

1、仪表显示：

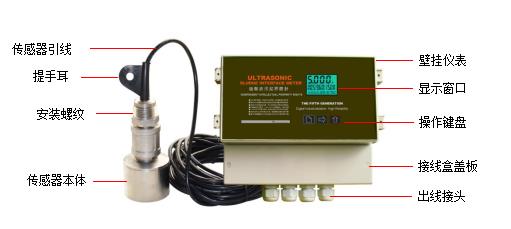

2、仪表组成：
技术参数
测量介质：沉淀池污泥/污水
检测量程：5m，10m，15m，20m（根据工况选购）
检测精度：±1%（基于20℃水中的标准平面）
检测盲区：≤500~800mm
吃水深度：建议不少于500mm（尽量避开水面波动段）
波束全角：10°±2°
工作频率：100kHz～200kHz（因型号规格而不同）
输出信号：4~20mA+RS485+上、下限继电器（同时输出，可定制)
仪表工作参数：
工作电源：AC220V/50Hz或DC24V/300mA（订货时确定）
显示方式：LCD多信息液晶屏+LED背光显示
显示分辨率：d=1mm/1cm（用户自己设定）
操作键盘：三位轻触键
工作温度：- 10℃～50℃
工作湿度：≤80％RH 无结露
存储温度：-20℃～70℃
存储湿度：≤70％RH 无结露
传感器工作参数：
应用介质：污水
工作温度：0~40℃
传感器引线：10m
安装方式：仪表壁挂式安装；传感器1吋标准螺纹安装
***量程基于相应面积的钢性光滑平面目标，其它无良好反射的目标可能使量程减小或无法测量。、
外形尺寸
仪表外形尺寸图：
传感器外形尺寸图：
安装建议

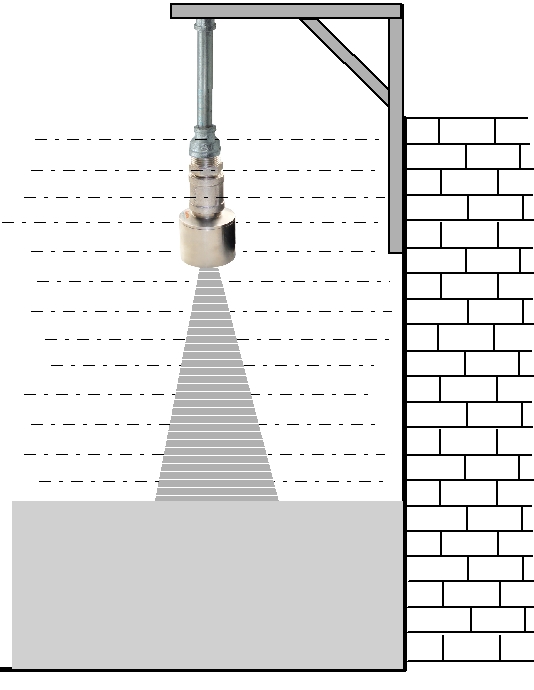

传感器安装应考虑电缆线的保护要求，建议先将电缆线穿过水管后，再将水管拧到传感器接头上(*好将传感器接头缠生胶带后拧进水管)，其它外连接件与水管直接联接，电缆线避免安装连接件的受力，以免电缆线断裂致使传感器永久损坏。传感器安装示例如下:
特别提示：当测量池中被搅动或被液体冲击致使污泥或悬浮微粒尚未沉淀而未形成可反射界面时，由于悬浮微粒对超声波的漫反射作用而不能形成定向回波，所以此时称之为“无界面浑浊介质”，界面仪显示是一个随机值，或者显示为“nor”，即收不到回波。此现象不是仪器故障。待静止沉淀一段时间形成可反射界面后，界面仪将随着泥浆沙粒的界面位置而显示其高度值。
接线定义
传感器电缆：超声波界面计传感器与仪表已匹配，不能互换；传感器与仪表电缆为我公司专配电缆，标配10米。为了获得更好的测量结果，传感器电缆应采用管道辅设方式。

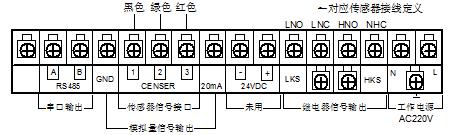

接线定义：

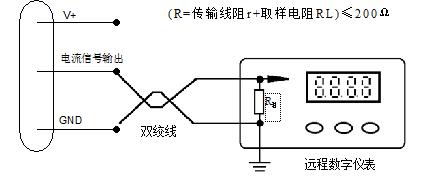

电流输出型接线示例：
产品概述
天津凯士达精品KSD-NW-4500超声波泥水（污泥）界面仪是专为污水处理工艺中污泥界面位置的连续在线监测而设计。仪表利用可靠的超声波回波检测原理，检测出传感器探头与污泥界面的位置或界面的高度，实现污泥厚度变化实时监测和相关工艺过程的控制，从而优化排泥控制和加药控制，防止出水恶化，避免污泥脱氮和分解，优化工艺控制过程。
本仪器具有完善的测量功能、控制功能、数据传输功能和人机交流功能。本机集超声波收发传感器，伺服电路、温度补偿传感器和补偿电路单元、显示器、控制信号输出及串行数据或模拟量输出单元（选购）为一体的界面位置测量仪器。
应用场合
1、给水厂：沉淀池
2、污水处理厂：初沉池、二沉池、浓缩池等
3、洗煤厂：沉淀池
4、电厂：灰浆沉淀池
仪器显示信息及组成
1、仪表显示：
技术参数
测量介质：沉淀池污泥/污水
检测量程：5m，10m，15m，20m（根据工况选购）
检测精度：±1%（基于20℃水中的标准平面）
检测盲区：≤500~800mm
吃水深度：建议不少于500mm（尽量避开水面波动段）
波束全角：10°±2°
工作频率：100kHz～200kHz（因型号规格而不同）
输出信号：4~20mA+RS485+上、下限继电器（同时输出，可定制)
仪表工作参数：
工作电源：AC220V/50Hz或DC24V/300mA（订货时确定）
显示方式：LCD多信息液晶屏+LED背光显示
显示分辨率：d=1mm/1cm（用户自己设定）
操作键盘：三位轻触键
工作温度：- 10℃～50℃
工作湿度：≤80％RH 无结露
存储温度：-20℃～70℃
存储湿度：≤70％RH 无结露
传感器工作参数：
应用介质：污水
工作温度：0~40℃
传感器引线：10m
安装方式：仪表壁挂式安装；传感器1吋标准螺纹安装
***量程基于相应面积的钢性光滑平面目标，其它无良好反射的目标可能使量程减小或无法测量。、
外形尺寸
仪表外形尺寸图：
传感器外形尺寸图：
传感器安装应考虑电缆线的保护要求，建议先将电缆线穿过水管后，再将水管拧到传感器接头上(*好将传感器接头缠生胶带后拧进水管)，其它外连接件与水管直接联接，电缆线避免安装连接件的受力，以免电缆线断裂致使传感器永久损坏。传感器安装示例如下:
接线定义
传感器电缆：超声波界面计传感器与仪表已匹配，不能互换；传感器与仪表电缆为我公司专配电缆，标配10米。为了获得更好的测量结果，传感器电缆应采用管道辅设方式。
接线定义：
KSD-NW4500超声波泥位计 泥位传感器/变送器 泥水界面仪
