KSD110X-LT单法兰差压变送器 4-20mA 0-5米-10m 液位变送器-传感器凯士达
KSD110X-LT单法兰差压变送器 4-20mA 0-5米-10m 液位变送器-传感器凯士达
| 品牌：凯士达 | 型号：KSD110X-LT | 加工定制：是 | ||||
| 类型：智能差压变送器 | 测量范围：可选 kPa | 测量介质：液体气体 | ||||
| 精度等级：0.1% | 输出信号：4-20 mA | 电源电压：24 V | ||||
| 工作温度：85 ℃ |
产品特性：KSD110X-LT液位变送器,液位变送器,液位传感器,KSD110X智能差压变送器
产品简介：品牌:凯士达 ;型号:KSD110X-LT ;加工定制:是 ;类型:智能差压变送器 ;测量范围:可选 kPa;测量介质:液体气体 ;精度等级:0.1% ;输出信号:4-20 mA;电源电压:24 V;工作温度:85 ℃
天津凯士达仪器仪表有限公司
详细介绍：

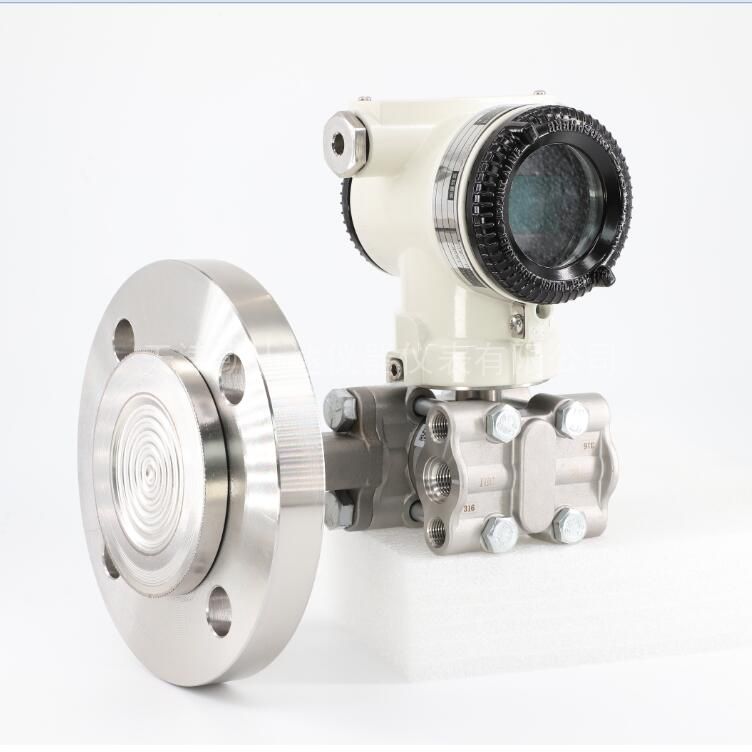

KSD110X-LT单法兰差压变送器 4-20mA 0-5米-10m 液位变送器-传感器
产品概述
天津凯士达精品系列产品KSD110X-LT单法兰差压变送器 4-20mA 0-5米-10m 液位变送器-传感器，主要用于测量液体，气体或蒸汽的差压、压力、液位和密度，然后将其转换成4-20mA信号输出。差压变送器包括DP型（差压型） HP型（高静压）DR型（微差压）三种类型，它可以通过Hart协议书的手操器相互通讯，进行设定和监控。HP型高静压差压变送器是一种适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPA 并可承受单项过载压力而不被损坏，因此能可靠地用于高压系统的差压测量、DR型微差压变送器可以将微小差压信号转换成4-20mADC 信号，它采用专门设计的特殊温度补偿工艺，性能可靠稳定，它是用于炉堂烯烧室微压，一次和二次风量及气流损耗检测的理想产品。
技能参数
使用对象：液体、气体和蒸汽
测量范围：0-0.1KPa至40MPa
精确度：0.1％
输出信号：4-20mA DC
供电电源：12~45V DC，一般为24V DC
量程比：15：1（智能型）
环境温度：-40～+85℃，-20℃～+65℃（带指示表）。
测量介质温度：-40～+120℃
贮藏温度：-40～+105℃
相对湿度：0～100％RH
物理性能：重量为3.5kg（标准配置不带安装附件）高度：190mm
电缆穿线孔：M20×1.5或NPT1/2
引压连接：1、引压孔NPT1/4锥管内螺纹 2、引压连接接头
隔离膜片：316L、哈氏C-276或蒙乃尔可选；还可按用户要求特殊加工
排气/排液阀：316L、哈氏-276或蒙乃尔可选
传感器连接O型环：丁晴橡胶、氟橡胶、聚四氟、金属密封圈等
电子壳体及涂层：低铜铝合金、阳极氧化、喷涂聚氨酯
传感器灌充液：硅油、氟油
表盖及显示盒：10mm钢化防爆玻璃、丁晴橡胶密封
总体防护性能符合：IP67
重量：约3.5kg（不带附件）
选型表
KSD110X-LT 单法兰差压变送器/液位变送器-传感器
天津凯士达全体员工欢迎新来客户莅临指导
张经理 电话一线 电话二线
产品概述
天津凯士达精品系列产品KSD110X-LT单法兰差压变送器 4-20mA 0-5米-10m 液位变送器-传感器，主要用于测量液体，气体或蒸汽的差压、压力、液位和密度，然后将其转换成4-20mA信号输出。差压变送器包括DP型（差压型） HP型（高静压）DR型（微差压）三种类型，它可以通过Hart协议书的手操器相互通讯，进行设定和监控。HP型高静压差压变送器是一种适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPA 并可承受单项过载压力而不被损坏，因此能可靠地用于高压系统的差压测量、DR型微差压变送器可以将微小差压信号转换成4-20mADC 信号，它采用专门设计的特殊温度补偿工艺，性能可靠稳定，它是用于炉堂烯烧室微压，一次和二次风量及气流损耗检测的理想产品。
技能参数
使用对象：液体、气体和蒸汽
测量范围：0-0.1KPa至40MPa
精确度：0.1％
输出信号：4-20mA DC
供电电源：12~45V DC，一般为24V DC
量程比：15：1（智能型）
环境温度：-40～+85℃，-20℃～+65℃（带指示表）。
测量介质温度：-40～+120℃
贮藏温度：-40～+105℃
相对湿度：0～100％RH
物理性能：重量为3.5kg（标准配置不带安装附件）高度：190mm
电缆穿线孔：M20×1.5或NPT1/2
引压连接：1、引压孔NPT1/4锥管内螺纹 2、引压连接接头
隔离膜片：316L、哈氏C-276或蒙乃尔可选；还可按用户要求特殊加工
排气/排液阀：316L、哈氏-276或蒙乃尔可选
传感器连接O型环：丁晴橡胶、氟橡胶、聚四氟、金属密封圈等
电子壳体及涂层：低铜铝合金、阳极氧化、喷涂聚氨酯
传感器灌充液：硅油、氟油
表盖及显示盒：10mm钢化防爆玻璃、丁晴橡胶密封
总体防护性能符合：IP67
重量：约3.5kg（不带附件）
选型表
| 代码 | 类型 | ||||||||||||
| LT | 智能平膜法兰液位变送器 | ||||||||||||
| BLT | 智能凸起法兰液位变送器 | ||||||||||||
| 代码 | 压力测量量程（出厂量程备注） | ||||||||||||
| C | 6KPa～40KPa | ||||||||||||
| D | 40KPa～250KPa | ||||||||||||
| E | 250KPa～2000KPa | ||||||||||||
| 代码 | 输出信号及协议 | ||||||||||||
| S2 | 4～20mA（两线制）叠加Hart协议 | ||||||||||||
| 代码 | 显示（无显示不填） | ||||||||||||
| M3 | OLED | ||||||||||||
| |
代码 | 结构材质 | |||||||||||
| 法兰/结构 | 膜片 | ||||||||||||
| 22 | 316不锈钢 | 316L不锈钢 | |||||||||||
| 23 | 316不锈钢 | 哈氏合金C | |||||||||||
| 24 | 316不锈钢 | 蒙乃尔合金 | |||||||||||
| 25 | 316不锈钢 | 钽 | |||||||||||
| 26 | 哈氏合金C | 哈氏合金C | |||||||||||
| 27 | 哈氏合金C | 钽 | |||||||||||
| 28 | 蒙乃尔合金 | 蒙乃尔合金 | |||||||||||
| |
代码 | 安装尺寸 | |||||||||||
| A | DN80(3″) | ||||||||||||
| B | DN100(4″) | ||||||||||||
| T | 客户指定 | ||||||||||||
| |
代码 | 插入筒尺寸（BLT） | |||||||||||
| 插入筒长度 | 插入筒直径 | ||||||||||||
| 11 | 50mm | 66mm | |||||||||||
| 12 | 100mm | 66mm | |||||||||||
| 13 | 150mm | 66mm | |||||||||||
| 14 | 100mm | 89 | |||||||||||
| T | 客户指定 | ||||||||||||
| |
代码 | 安装支架 | |||||||||||
| B1 | 管装平支架 | ||||||||||||
| B2 | 管装弯支架 | ||||||||||||
| 代码 | 危险场所认证（普通型不填） | ||||||||||||
| E1 | 隔爆型，防爆等级EX d II CT6 | ||||||||||||
| I2 | 本安型，防爆等级EX ia II CT6 | ||||||||||||
| 代码 | 电气连接 | ||||||||||||
| D1 | M20*1.5标准 | ||||||||||||
| D2 | 用户指定 | ||||||||||||
| 代码 | 特殊要求 | ||||||||||||
| T | 客户指定 | ||||||||||||
| LT | C | S2 | M3 | 22 | A | 11 | B1 | E1 | D1 | T | 选型举例 | ||
